Волоконно-оптический патч-корд Описание
|
|
Волоконно-оптический патч-корд
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Аббревиатуры SC, LC, FC и ST относятся к наиболее распространенным типам оптических соединителей в приложениях FTTH и сетях передачи данных.Что касается терминологии PC/UPC/APC, то она относится к типу полировки, применяемой к оптическому наконечнику (наконечнику), который позволяет импульсам лазерного света проходить через два оптических волокна.
Тогда, например, типичный пигтейл FTTH с разъемом SC/APC относится к разъему SC с полировкой APC.
Прежде чем начать: Рекомендуется содержать в чистоте кончики наконечников, чтобы оптимизировать оптическую связь.Если разъем загрязнится, необходимо использовать чистящее средство для оптических разъемов, чтобы избавиться от пыли и пятен.
Схема типичного оптоволоконного разъема типа SC
Деталь оптического разъема SC (подписной разъем или квадратный разъем)
* «SC» означает... Suscriptor Connector или Square Connector
* Краткая история: Разработанный Nippon Telegraph and Telephone, он стал самым популярным из-за снижения производственных затрат.
* Особенности: Быстрая нажимная установка.Он компактен, что обеспечивает большую плотность разъемов на инструмент.Он используется в FTTH, телефонии, кабельном телевидении и т. д.
* Оптические характеристики: Для одномодовых и многомодовых волокон.Потери 0,25 дБ.

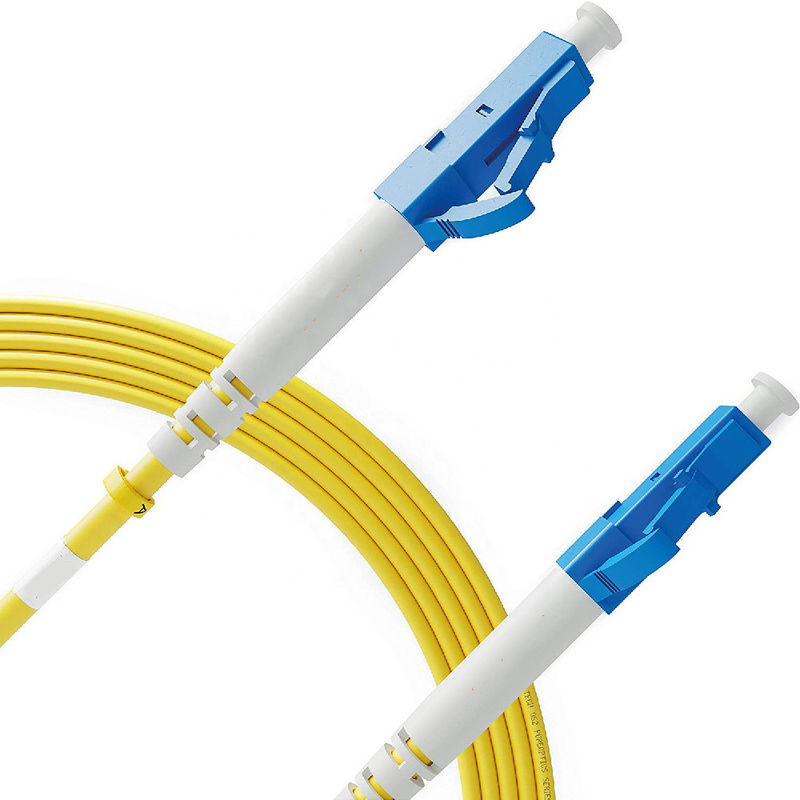

Деталь оптического соединителя LC (соединитель Lucent или маленький соединитель)
* «LC» означает... Lucent Connector или Little Connector.
* Краткая история: разработан Lucent Technologies и выпущен в 1997 году.
* Особенности: Нажимной фитинг (напоминает RJ45).Более безопасный и компактный, чем тип SC, что обеспечивает еще большую плотность разъемов в стойках, панелях и FTTH.
* Оптические характеристики: Для одномодовых и многомодовых волокон.Потери 0,10 дБ.
Деталь оптического разъема FC (коннектор с наконечником)
* «FC» означает разъем Ferrule.
* Краткая история: Это был первый оптический разъем с керамическим наконечником, разработанный компанией Nippon Telephone and Telegraph.Его использование становится все менее распространенным в пользу разъемов SC и LC.
* Особенности: Резьбовое соединение разъема виброустойчиво;поэтому он используется в приложениях в движении.Он также используется в точных приборах (таких как OTDR) и очень популярен в кабельном телевидении.
* Оптические характеристики: Для одномодовых волокон.Его вносимые потери достигают 0,3 дБ.
Полировка наконечников оптических волокон: PC, UPC и APC
* ПК: физический контакт.Наконечник скошен и имеет гладкую поверхность.Это позволяет избежать пустых пространств между наконечниками соединяемых разъемов и обеспечивает вносимые потери в диапазоне от -30 дБ до -40 дБ.Его использование все больше выпадает.
* UPC: ультрафизический контакт.Они аналогичны разъемам для ПК и позволяют снизить обратные потери до диапазона от -40 до -55 дБ благодаря более резкому изгибу скоса.Текущая тенденция заключается в использовании его в крайних случаях, чтобы позволить операторам выполнять тесты сетей, например, с помощью рефлектометра.
* APC: Угловой физический контакт.Наконечник заканчивается плоской поверхностью под углом 8 градусов, что делает его соединителем, обеспечивающим наилучшую оптическую связь, поскольку он снижает обратные потери до -60 дБ, что позволяет увеличить количество пользователей одномодовых волокон.По этой причине, в сочетании с постоянно снижающимися производственными затратами, APC стал наиболее часто используемым типом полировки.
